适用范围


　　CJ19系列切换电容器接触器（以下简称接触器）主要用于交流50Hz或60Hz、额定工作电压至400V的电力线路中，作为功率因数补偿装置中可控电容器至40Kvar的自愈式低电压并联电容器的投入和切除之用。接触器带有抑制涌流装置，能减小合闸涌流对电容器的冲击和抑制开断时的过电压。

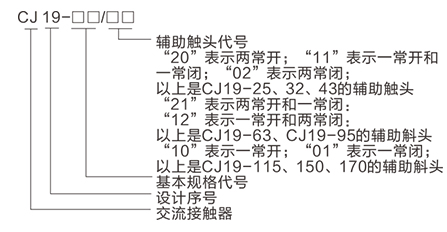

型号及其含义



正常工作条件和安装条件


周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；下限值不低于-5℃。
海拔高度：安装地点海拔不超过2000m。
大气条件：高温度+40℃时，空气的相对湿度不超过50%；较低温度下可以允许有较高的相对湿度。例如+20℃时达90%，对于温度变化偶尔产生的凝露应采取特别的措施。
污染等级：3级。
安装类别：Ⅲ类。
安装条件：安装面与垂直面倾斜度不大于±5°。
冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

结构特点

接触器为直动式双断点结构，触头系统分为上下两层，上层有预充触头与三对限流电阻，构成了限量装置，下层为工作触头。当合闸时，限流装置先接通，经数毫秒后工作触头接通，预充触头中磁铁在弹簧反作用下释放，断开限流电阻，使电容器正常工作，接触器内部连接见图；
CJ19-25~43有两对辅助触头，CJ19-63、CJ19-95有三对辅助触头，CJ19-115-170有一对辅助触头，触头A2组合见表1。

接触器接线端子有绝缘罩覆盖，安全可靠。线圈接线端带有电压标识，可防止接错，接触器除用螺钉安装外，还可以用TH型标准卡轨安装，CJ19-25~43用35mm卡轨，J19-6321、CJ19-95/21接触器内部连接图CJ19-63、CJ19-95用35mm或75mm卡轨，CJ19-115~150用两条35mm卡轨，两条卡轨中心距离为100mm；

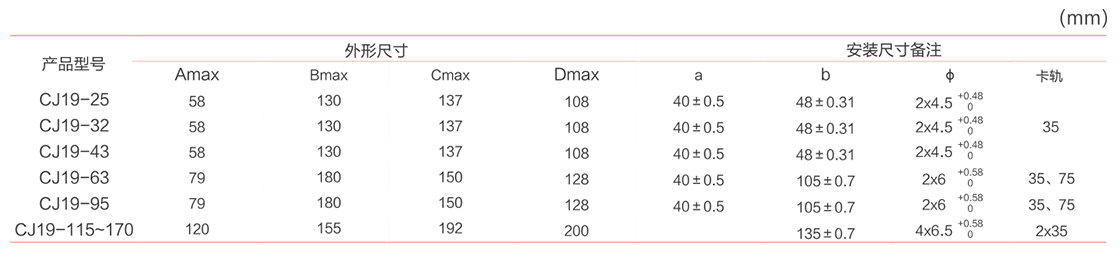

技术参数


　　　　　　　　　　规格

项目　　　　　　　

CJ19-25

CJ19-32

CJ19-43

CJ19-63

CJ19-95

CJ19-115

CJ19-150

CJ19-170

可控制电容器容量Qe Kvar

220V

6

9

10

15

22

34.5(230V)

46(230V)

52(230V)

380V

12

18

20

30

40

60(400V)

80(400V)

90(400V)

额定绝缘电压Ui V

690

额定工作电压Ue V

380

400

约定自由空气发热电流ith A

25

32

43

63

95


200


额定工作电流Ie A

17

23

29

43

63

87

115

130

抑制涌流能力

≤20le

控制电源电压Us V

220、380

辅助

触头

约定发热电流Ith A

10

额定工作电压Ue V

AC380V、DC220V

额定控制容量

360VA(AC-15)或33W(DC-13)

操作频率 次/h

120

电寿命104次

10

2

机械寿命104次

100

重量kg

0.44

0.46

0.64

1.4

1.5
