CJX2-D150

联系我们
电话：0577-62100069
手机：183 6777 6977
邮箱：admin@admin.com
网址：www.suework.cn

产品描述

产品概述

　　CJX2-D 系列交流接触器（称为接触器），用于 50Hz 或 60Hz 专用线圈。其中 40Hz-400Hz 电路可以使用，电压高达 660V，电流可达 630A 以下电路，主要用于主电路，仅用于启动，这可以与通用电气设备，电机和电路统一。辅助接触组、空气延迟头、机械联锁接触器和星形三角起动器、热继电器可以形成磁力起动器。

正常使用环境

◆周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃。
◆海拔：不超过 2000m。
◆大气条件：在 +40℃时大气相对湿度不超过 50%，在较低温度下可以有较高的相对湿度，较湿月的平均较低温度不超过 +25℃，该月的平均较大相对湿度不超过 90%。并考虑因温度变化发生在产品的上凝露。
◆污染等级：3 级。
◆安装类别：III 类。
◆安装条件：安装面与垂直面倾斜度大于 ±50°。
◆冲击振动：产品应安装和使用在无明显摇动，冲击和振动的地方。

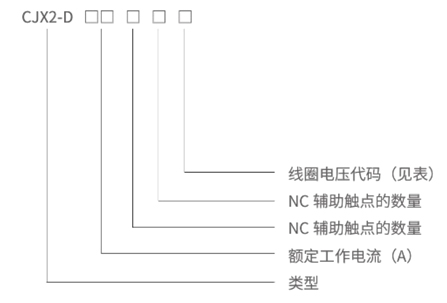

型号含义

主要技术参数

型号				CJX2-D115	CJX2-D150	CJX2-D185	CJX2-D225	CJX2-D260	CJX2-D330	CJX2-D400	CJX2-D500	CJX2-D630
额定工作电流le(A)		AC-3 AC-4	380V 660V	115	150	185	225	265	330	400	500	630
				86	107	118	125	170	325	305	355	460
			380V 660V	52	60	79	85	105	217	138	147	1880
				49	61	69	82	98	118	135	145	170
可控三相鼠笼电动机最大功率Pe(kW)		AC-3 AC-4	380V 660V	55	75	90	110	132	160	200	250	335
				80	100	110	129	160	220	280	335	450
			380V 660V	25	30	40	45	55	63	75	80	100
				45	55	30	75	90	110	129	140	160
约定发热电流(A)				200	250	275	315	350		500	700	1000
额定工作电压(Ue)				380、660
额定绝缘电压(Ui)				660
符合标准				IEC947、GB14048
AC-3	电寿命次			60×10⁴		50×10⁴		30×10⁴		20×10⁴
	操作频率			600				300
AC-4	电寿命次					15×10⁴		8×10⁴		5×10⁴
	操作频率			150
机械寿命(x10⁶)				3×10⁶				1×10⁶
辅助触头	约定发热电流(lth)			10
	电寿命次AC~15 AC~13			60×10⁴		50×10⁴		30×10⁴		20×10⁴

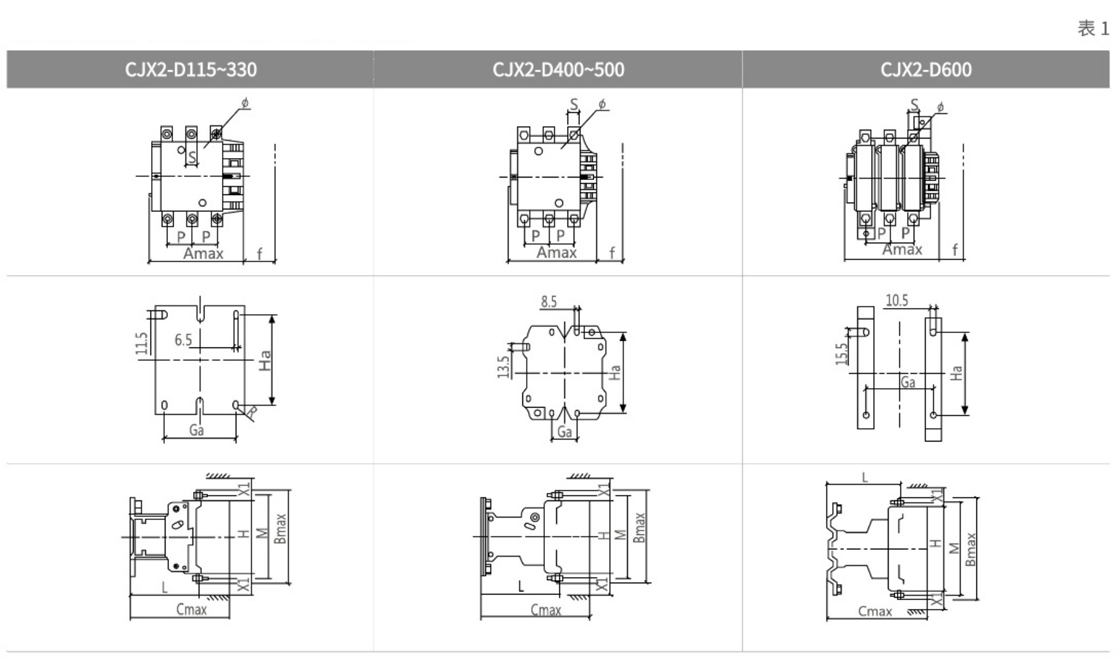

外形及安装尺寸

接触器的外形尺寸与安装尺寸应符合表1的规定。

表2

mm	CJX2-D115		CJX2-D150		CJX2-D185		CJX2-D225		CJX2-D265
mm	三级	四级	三级	四级	三级	四级	三级	四级	三级	四级
A	167	204	167	204	171	211	171	211	202	247
B	163	163	171	171	174	174	197	197	203	203
C	172	172	172	172	183	183	183	183	215	215
P	37	37	40	40	40	40	48	48	48	48
S	20	20	20	40	20	20	25	25	25	25
Φ	M6	M6	M8	M8	M8	M8	M10	M10	M10	M10
F^①	131	131	131	131	131	131	131	131	147	147
M	147	147	150	150	154	154	174	174	178	178
H	124	124	124	124	127	127	127	127	147	147
L	107	107	107	107	113.5	113.5	113.5	113.5	141	141
X1^②200~500V 660~1000V	10	10	10	10	10	10	10	10	10	10
X1^②200~500V 660~1000V	15	15	15	15	15	15	15	15	15	15
Ga	80
Ha	110~120

表3

mm	CJX2-D300		CJX2-D400			CJX2-D500			CJX2-D630
mm	三级	四级	二级	三级	四级	二级	三级	四级	二级	三级四级
A	213	261	213	213	261	233	233	288	309	309	389
B	206	206	206	206	206	238	238	238	304	304	304
C	220	220	220	220	220	233	233	233	256	256	256
P	48	48	48	48	48	55	55	55	80	80	80
S	25	25	25	25	25	30	30	30	40	40	40
Φ	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12	M12
F^①	147	147	146	146	146	150	150	150	181	181	181
M	181	181	181	181	181	208	208	208	264	264	264
H	158	158	158	158	148	172	172	172	202	202	202
L	145	145	145	145	145	146	146	146	155	155	155
X1^②200~500V 660~1000V	10	10	15	15	15	15	15	15	20	20	20
X1^②200~500V 660~1000V	15	15	20	20	20	20	20	20	30	30	30
Ga	96		80						180		240
Ha	110~120		170~180						180~190

注：
②装卸线圈所需的最小距离。
②根据工作电压和分断能力确定的飞弧距离。

结构特点

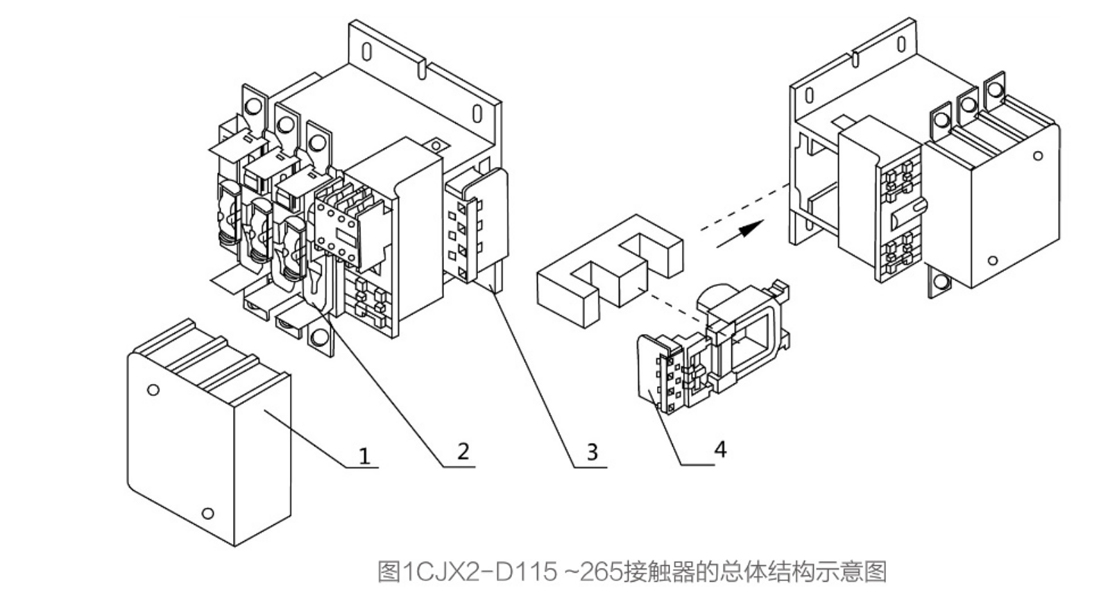

接触器主要由灭弧系统、接触系统、基座、磁系统（包括铁心、线圈）组成，参见图1.
图中：
1）灭弧系统
2）接触系统
3）基座
4）磁系统
